EMV-Drehstrom-Labortransformator 12,5 kVA


Datenblatt als PDF


3dcadceenergy61558_onk


Drehstrom Labortransformator

BV 1456002


Kundenwunsch


Wir sind in der Luftfahrt tätig und benötigen für unser EMV Labor einen mobilen dreiphasigen Trenntransformator mit Übersetzung 1 : 1. Der Trafo soll verschiedene potenzialgetrennte dreiphasige und einphasige Spannungen liefern. Hohe einphasige Schieflasten sollen möglich sein. Die Stromkreise sollen separat abgesichert sein und der Dreiphasentrafo soll Kupplungen bzw. Steckdosen haben.


Lösung

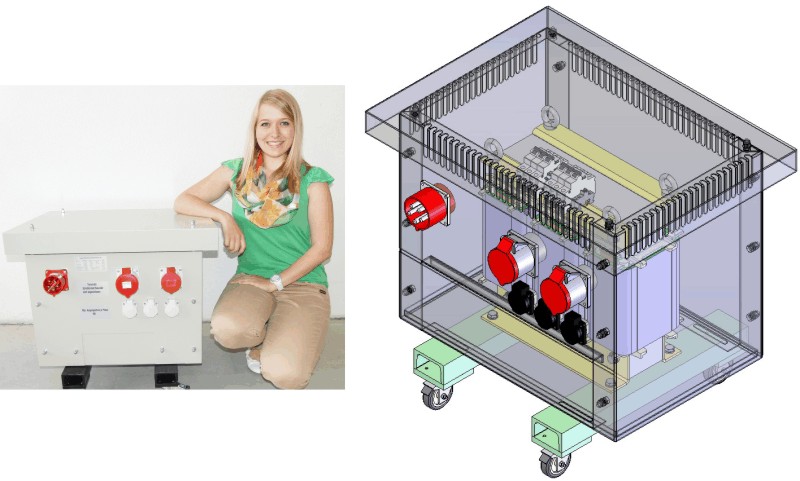

Wir bauen einen Drehstromtransformator Dy5n mit Kühlkanälen und sicherer galvanischer Trennung mit 5 kV Spannungsfestigkeit und leichter Glättung von Spannungsspitzen aus dem Versorgungsnetz. Die Transformatorverluste betragen gesamt nur 2% oder 250 Watt unter voller Belastung. Der Labortransformator bekommt einen dreiphasigen 32 A Anschluss, einen dreiphsigen 16 A Anschluss und drei einphasige 10 A Anschlüsse. Das IP 23 Gehäuse hat Lenk- und Bockrollen und an der Vorderwand die verschiedenen CEE Steckdosen. Eingebaute Sicherungsautomaten mit träger Kennlinie schützen die Stromkreise.


Technische Daten


Leistung: 12,5 kVA
Primär: 3 x 400 V
Sekundär: 3 x 400 V
Abmessungen 670 x 512 x 627 mm
Gewicht: ca. 200 kg
